上機報告 終於完成了

上 機 報 告 終 於 完 成 了 !

_

五 張 寫 完 了

_

不 過 內 容 幾 乎 是 從 這 照 抄 的

_

反 正 就 是 寫 完 了

H A P P Y ! ! !

圖1 和 圖2 的不同

注意紅框

圖 1 (D型正缘觸發)

圖 2 (D型負緣觸發)


圖 2 比 圖1 多一個NOT邏輯閘

看看這是什麼 圖2

自己想看看這是什麼?

看看這是什麼 圖1

自己想看看這是什麼?

全減器

真值表

__-_________
B = XBi+YBi+XY

D = X⊕Y⊕Bi

半減器

真值表

__-__
B = XY

___-___
D= XY+XY = X⊕Y

full adder 全加器

真值表

C = XCi+YCi+XY


















S = X⊕Y⊕Ci

half adder 半加器

真值表

C = A*B

______________

S = AB+AB = A⊕B

上機考試

真值表

依據真值表畫出卡諾圖

依卡諾圖簡化簡化

方程式

___ _----__ ___.._-_____--__-__________
F = B D + B C D + A C D + A B D

根據方程式畫電路

再跑出波形圖出來

D type latch

RS Latch (利用NOR)

RS Latch (利用NAND)

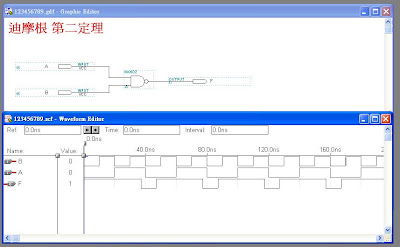

迪摩根 第二定理

由這兩張圖中的波形圖可得知

___________
F = A*B = A+B

也可以將真值表畫出來

固得証

迪摩根 第一定理

由這兩張圖中的波形圖可得知

___________
F = A+B = A*B

也可以將真值表畫出來

固得証

XNOR 邏輯閘

真值表

___-___-______
F = A B+A B = A⊙B

等同

XOR 邏輯閘

真值表

________
F = AB+AB = A⊕B

等同

NOR 邏輯閘

真值表

______
F = A+B

NAND 邏輯閘

真值表

______
F = A*B
